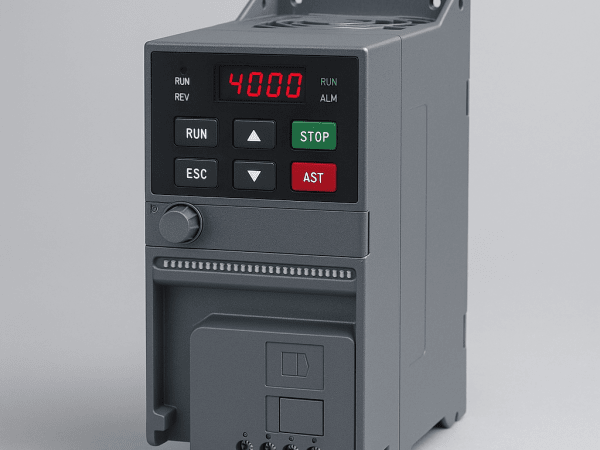

Ошибки, которые приводят к поломке частотников

Современное производство невозможно представить без систем автоматизации и регулирования скорости электродвигателей. Частотные преобразователи обеспечивают плавный пуск, точное управление оборотами и снижение энергопотребления. Однако на практике ремонт частотных преобразователей нередко становится следствием не заводского брака, а элементарных ошибок при установке, настройке и эксплуатации. Разберём самые распространённые просчёты, которые постепенно — а иногда и мгновенно — приводят к серьёзным поломкам.

Ошибка №1: Неправильный монтаж и подключение

Когда всё начинается с кабеля и клеммы

Монтаж частотника — это не просто подключение трёх фаз и двигателя. Ошибки в схеме подключения могут привести к перегреву, короткому замыканию и выходу из строя силовых модулей.

Частые проблемы:

• перепутанные фазы;
• неправильное заземление;
• отсутствие экранированного кабеля;
• слишком длинная линия до двигателя без фильтров;
• слабый контакт в клеммах.

Неправильное заземление особенно опасно. Оно вызывает наводки, электромагнитные помехи, ложные срабатывания защиты и повреждение платы управления. При отсутствии сетевого фильтра возникают скачки напряжения, которые постепенно разрушают силовую электронику.

Ещё одна распространённая ошибка — использование кабеля неподходящего сечения. Это приводит к нагреву проводников, падению напряжения и повышенной нагрузке на транзисторы.

Ошибка №2: Игнорирование параметров электросети

Скачки напряжения не прощают халатности

Частотные преобразователи чувствительны к качеству электропитания. Нестабильная сеть — одна из главных причин выхода из строя конденсаторов, выпрямительных мостов и IGBT-модулей.

К чему приводит плохое качество питания:

• пробой силовых транзисторов;
• деградация электролитических конденсаторов;
• перегрев диодного моста;
• сбои в микропроцессорном управлении.

Если на объекте наблюдаются регулярные скачки напряжения, необходимо устанавливать стабилизаторы, фильтры или дроссели. Без дополнительной защиты силовая часть работает в экстремальном режиме.

Игнорирование перекоса фаз также опасно. Неравномерная нагрузка приводит к повышенному току и ускоренному износу элементов.

Ошибка №3: Неправильные настройки параметров

Когда программирование становится причиной поломки

Даже правильно установленный частотник может выйти из строя из-за некорректных настроек.

Частые ошибки конфигурации:

• завышенный ток двигателя;
• отключённая защита от перегрузки;
• слишком резкий разгон;
• неправильная частота ШИМ;
• некорректные параметры торможения.

Если разгон и торможение заданы слишком быстро, нагрузка на силовые транзисторы возрастает кратно. Это вызывает перегрев и разрушение IGBT-модуля.

Отключение защит ради «бесперебойной работы» — одна из самых опасных практик. В результате преобразователь работает за пределами допустимых режимов.

Неправильная настройка векторного управления или обратной связи может вызвать нестабильную работу двигателя и повышенную вибрацию.

Ошибка №4: Перегрев и отсутствие обслуживания

Пыль — скрытый враг электроники

Частотные преобразователи требуют регулярной профилактики. Игнорирование обслуживания приводит к перегреву и ускоренному износу.

Основные проблемы:

• засорение радиаторов;
• отказ вентилятора;
• скопление пыли на платах;
• ухудшение теплоотвода.

Повышенная температура сокращает срок службы конденсаторов в несколько раз. Силовые элементы начинают работать в режиме перегрузки, что неизбежно ведёт к поломке.

Пыль внутри шкафа управления действует как теплоизолятор и одновременно как проводник для влаги. В результате появляются токи утечки и риск короткого замыкания.

Регулярная очистка и контроль температуры помогают избежать серьёзных повреждений.

Ошибка №5: Неправильный выбор мощности

Запас по мощности — не роскошь, а необходимость

Неверно подобранный частотник — частая причина выхода оборудования из строя. Если мощность преобразователя ниже требуемой, он работает на пределе возможностей.

К чему это приводит:

• постоянные перегрузки;
• перегрев силовых модулей;
• частые аварийные отключения;
• сокращение ресурса компонентов.

Недостаточный токовой запас особенно опасен при тяжёлом пуске — например, для насосов, компрессоров и конвейеров.

Чрезмерный запас мощности тоже не всегда оправдан. Он увеличивает стоимость проекта и может снизить эффективность работы при малых нагрузках.

Ошибка №6: Работа в неблагоприятных условиях

Влага, пыль и вибрации ускоряют износ

Частотные преобразователи рассчитаны на определённый класс защиты. Эксплуатация вне допустимых условий быстро приводит к поломке.

Факторы риска:

• высокая влажность;
• агрессивные пары;
• сильная вибрация;
• экстремальные температуры.

Конденсат вызывает коррозию дорожек и разрушение контактов. Вибрация ослабляет крепления и повреждает пайку. Низкие температуры ухудшают характеристики конденсаторов.

Использование оборудования без учёта степени защиты IP — серьёзная ошибка при проектировании.

Ошибка №7: Самостоятельный «ремонт» без диагностики

Эксперименты с электроникой обходятся дорого

Попытки самостоятельно заменить элементы без точной диагностики часто усугубляют проблему.

Распространённые просчёты:

• замена конденсаторов без проверки цепей;
• установка неоригинальных компонентов;
• нарушение технологии пайки;
• отсутствие тестирования после ремонта.

Неправильно подобранные силовые транзисторы могут выйти из строя при первом же запуске. Ошибка в монтаже приводит к повторному пробою.

Профессиональная диагностика включает проверку силовой части, тестирование платы управления, анализ параметров сети и двигателя.

Ошибка №8: Отсутствие планового технического обслуживания

Профилактика дешевле аварии

Многие предприятия эксплуатируют частотники до первой серьёзной поломки. Такой подход приводит к дорогостоящему ремонту и простою оборудования.

Что необходимо делать регулярно:

• проверять состояние клемм;
• измерять температуру силовых модулей;
• контролировать параметры тока и напряжения;
• очищать вентиляционные каналы;
• проводить диагностику конденсаторов.

Плановое обслуживание продлевает срок службы и снижает вероятность аварийных ситуаций.

Как избежать поломки частотника

Практические рекомендации для стабильной работы

Чтобы минимизировать риск неисправностей, стоит придерживаться нескольких правил:

1. Подбирать оборудование с запасом по мощности.
2. Устанавливать фильтры и защиту от скачков напряжения.
3. Настраивать параметры в соответствии с паспортом двигателя.
4. Обеспечивать правильное заземление и экранирование кабелей.
5. Проводить регулярную профилактику.

Комплексный подход к эксплуатации позволяет избежать перегрева, пробоя силовых элементов и выхода из строя платы управления.

Частотный преобразователь — сложное силовое устройство, требующее грамотного монтажа и обслуживания. Неправильное подключение, игнорирование параметров сети, ошибки в настройке, перегрев, неблагоприятные условия эксплуатации и попытки самостоятельного ремонта — всё это постепенно разрушает электронику.

Своевременная диагностика, корректная конфигурация и регулярное техническое обслуживание позволяют существенно продлить срок службы оборудования и избежать серьёзных затрат. В промышленности стабильность работы — это не просто комфорт, а экономическая необходимость.
